蓄能式液控緩閉止回蝶閥具備水泵出口的閘閥切斷功能和止回閥的止回功能，且集機、電、液系統于一體，占地面積小。蓄能器為閥門啟閉提供主動力源，可現場操作，也可微機集中控制；主要安裝于水電站、水輪機進口，用作水輪機進口閥或安裝于水利、電力、給排水等各類泵站的水泵出口。蓄能器式液控緩閉止回蝶閥由蝶閥、傳動機構、液壓站、電控箱等四部分組成。

產品參數

產品名稱：蓄能式液控緩閉止回蝶閥

所屬系列：蓄能式液控閥門

公稱通徑：DN100～DN4000

公稱壓力：PN2.5～PN64

適用介質：清水、泥沙水、海水、水庫水、油品、氣體等

介質溫度：≤80℃

開閥時間：3～120秒(可調)

關閥時間：3～120秒(可調)

動力電源：AC380V

控制電源：AC220V、DC220V、DC110V或DC24V

遠程控制：開閥、關閥、停止

遠程信號：無源的開關量信號、4～20mA模擬量閥位反饋信號

蓄能器式液控緩閉止回蝶閥液壓站液壓元件配置清單
序號	名稱	生產廠家	備注
1	電機	大速電機	西門子ABB
2	油泵	合肥長源	長江液壓、力士樂、油研、派克、阿托斯、威格士、臺灣鈺盟
3	蓄能器	寧波朝日	天津布柯瑪、派克
4	電磁換向閥	北京華德	油研、力士樂、阿托斯、威格士
5	節流閥	北京華德	油研、力士樂、阿托斯、威格士
6	液控單向閥	北京華德	油研、力士樂、阿托斯、威格士
7	智能壓力控制器	上海歐士倫	SOR、UE、日本橫河
8	壓力變送器	蘇科儀表	羅斯蒙特、橫河
9	單向閥	寧波克泰	中英合資、進口
10	電磁閥(常閉)	寧波克泰	中英合資、進口
11	節流閥	寧波克泰	中英合資、進口
12	截止閥	寧波克泰	中英合資、進口
13	電磁閥(常通)	寧波克泰	中英合資、進口
14	手動泵	寧波克泰	中英合資、進口
15	液位液溫計	黎明液壓
16	液位控制繼電器	黎明液壓
17	吸油過濾器	黎明液壓
18	空氣濾清器	黎明液壓
19	壓力表	黎明液壓
20	充氣工具	黎明液壓
21	膠管接頭	黎明液壓

蓄能器式液控緩閉止回蝶閥液壓站電器元件配置清單
序號	名稱	生產廠家	產地	備注
1	斷路器	Schnider	法國
2	開關電源	Schnider	法國
3	可編程PLC	西門子	德國
4	交流接觸器	Schnider	法國
5	小型繼電器	宏發	廈門
6	熱繼電器	Schnider	法國
7	轉換開關	Schnider	法國
8	按鈕開關	Schnider	法國
9	保險	Schnider	法國
10	指示燈	Schnider	法國
11	行程開關	歐姆龍	日本
12	端子	中南電子	廣東
13	就地控制箱	百得	浙江
14	智能壓力控制器	歐仕倫	上海
15	擴展模塊			非常配
16	擴展模塊			非常配
17	觸摸屏			非常配

安裝尺寸

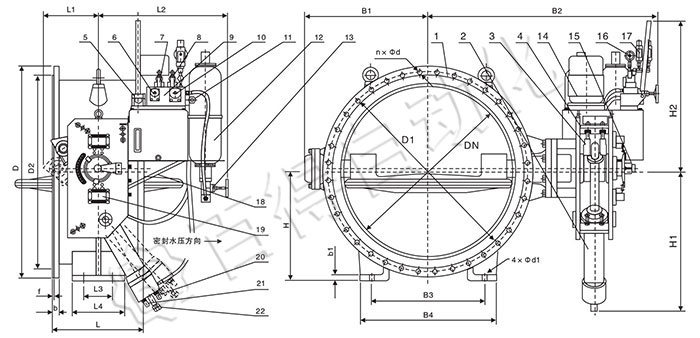

蓄能式液控緩閉止回蝶閥安裝尺寸圖

蓄能式液控緩閉止回蝶閥主要外形及連接尺寸（PN1.6MPa)																			單位（mm）
公稱通徑DN	L	D	D1	D2	b	f	n	d	L1	L2	L3	L4	H	H1	H2	B1	B2	B3	B4	b1	d1
300	270	460	410	375	26	4	12	27	210	705	100	150	300	650	860	280	765	320	380	30	30
350	290	520	470	429	28	4	16	27	210	705	100	140	300	650	860	305	810	320	380	30	30
400	310	580	525	480	32	4	16	31	210	705	120	180	300	650	860	365	860	340	420	30	30
500	350	715	650	609	34	4	20	34	210	705	150	220	350	650	860	440	930	400	500	40	32
600	390	840	770	720	35	5	20	37	235	740	150	250	405	730	1020	525	1066	430	546	40	32
700	430	910	840	794	35	5	24	37	235	740	180	290	460	730	1020	555	1080	570	700	40	32
800	470	1025	950	901	40	5	24	40	235	740	180	310	520	730	1020	605	1240	610	740	40	32
900	510	1125	1050	1001	40	5	28	40	380	890	180	320	570	960	1160	670	1310	700	860	40	35
1000	550	1255	1170	1112	42	5	28	43	380	890	200	360	640	960	1160	755	1360	740	900	40	35
1100	550	1370	1280	1222	42	5	28	43	380	890	200	360	710	960	1160	805	1410	760	920	40	35
1200	630	1485	1390	1328	45	5	32	49	380	890	200	360	750	960	1160	855	1500	790	950	40	35
1250	630	1535	1440	1378	46	5	32	49	460	920	200	360	810	1040	1210	910	1525	1140	1280	40	42
1300	710	1585	1490	1425	50	5	32	49	460	920	260	460	800	1040	1210	935	1565	820	960	40	42
1400	710	1685	1590	1530	54	5	36	49	460	920	260	460	865	1040	1210	1010	1630	840	1000	40	42
1500	790	1820	1710	1640	54	5	36	49	460	920	260	500	925	1040	1210	1055	1670	900	1040	40	42
1600	790	1930	1820	1750	56	5	40	56	540	980	270	500	980	1105	1320	1120	1830	960	1140	40	48
1750	870	2080	1970	1900	60	5	44	56	540	980	270	500	1070	1105	1320	1175	1955	1350	1500	45	48
1800	870	2130	2020	1950	60	5	44	56	540	980	270	500	1110	1105	1320	1210	1980	1370	1570	45	48
2000	950	2345	2230	2150	65	5	48	62	680	1040	360	600	1200	1250	1380	1380	2250	1370	1650	45	48
2200	1000	2555	2440	2360	70	5	52	62	680	1040	360	600	1300	1250	1380	1480	2350	1600	1880	45	56
2250	1000	2605	2490	2410	70	5	52	62	680	1040	360	600	1330	1250	1380	1510	2375	1600	1880	45	56
