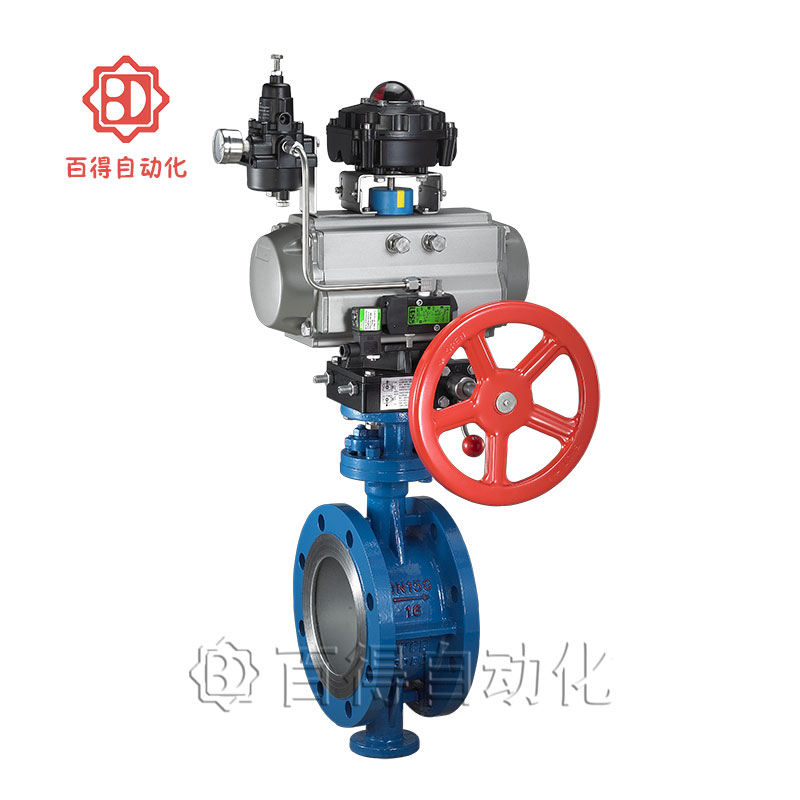

氣動快關蝶閥俗稱氣動快速切斷閥,是由配備了氣動快關組件的氣動執行器和蝶閥組成,快速切斷時間可達0.3秒～0.5秒,緊急切斷性能可靠,關閥末端緩沖,有效避免閥門因慣性沖擊導致的損壞,防爆氣動快關蝶閥可滿足各種防爆等級要求。
產品參數
|
氣動快關蝶閥技術參數
|
|
公稱通徑
|
DN50~800mm
|
|
連接方式
|
法蘭、對夾
|
|
執行器配置
|
AT、GT、AW、G型
|
|
氣缸形式
|
單作用、雙作用
|
|
公稱壓力
|
16、25、40bar（如需更高壓力訂貨時請注明）
|
|
氣源壓力
|
4~7bar
|
|
介質溫度
|
W1:-40~180℃、W3：-30~425℃、W4：-40~425℃
|
|
環境溫度
|
標準型:-20~80℃
|
|
閥體材質
|
碳鋼（C）、不銹鋼（P4、P6）、球墨鑄鐵等
|
|
密封材質
|
丁晴橡膠（X）、聚四氟乙烯（F）、金屬硬密封（H）、硬質合金（Y）
|
安裝尺寸
|

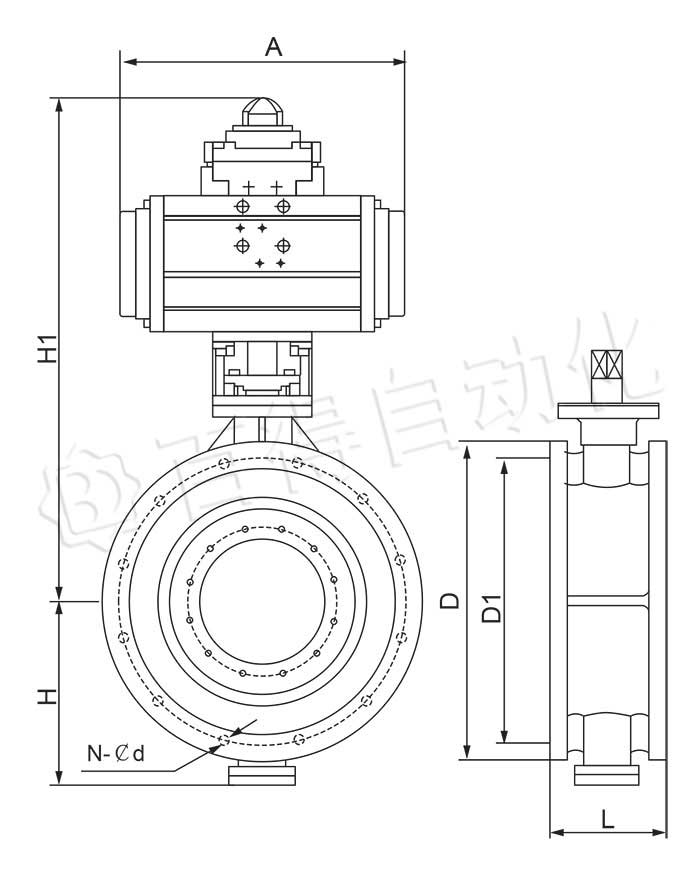

氣動快關蝶閥主要外型及連接尺寸1.6?4.0MPa
|
|
公稱通徑DN
|
L
|
H
|
H1
|
A
|
D
|
D1
|
N-￠d
|
D
|
D1
|
|
D
|
D1
|
N-￠d
|
|
|
|
|
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
50
|
108
|
63
|
315
|
180
|
140
|
110
|
4-￠14
|
165
|
125
|
4-￠18
|
165
|
125
|
4-￠18
|
|
65
|
112
|
70
|
330
|
180
|
160
|
130
|
4-￠14
|
185
|
145
|
4-￠18
|
185
|
145
|
4-￠18
|
|
80
|
114
|
83
|
390
|
245
|
190
|
150
|
4-￠18
|
200
|
160
|
8-￠18
|
200
|
160
|
8-￠18
|
|
100
|
127
|
105
|
431
|
240
|
210
|
170
|
4-￠18
|
220
|
180
|
8-￠18
|
220
|
180
|
8-￠18
|
|
125
|
140
|
115
|
455
|
240
|
240
|
200
|
8-￠18
|
250
|
210
|
8-￠18
|
250
|
210
|
8-￠18
|
|
150
|
140
|
137
|
626
|
350
|
265
|
225
|
8-￠18
|
285
|
240
|
8-￠22
|
285
|
240
|
8-￠22
|
|
200
|
152
|
164
|
720
|
350
|
320
|
280
|
8-￠18
|
340
|
295
|
8-￠22
|
340
|
295
|
12-￠22
|
|
250
|
165
|
206
|
800
|
550
|
375
|
335
|
12-￠18
|
395
|
350
|
12-￠22
|
405
|
355
|
12-￠26
|
|
300
|
178
|
230
|
860
|
600
|
440
|
395
|
12-￠22
|
445
|
400
|
12-￠22
|
460
|
410
|
12-￠26
|
|
350
|
190
|
248
|
883
|
600
|
490
|
445
|
12-￠22
|
505
|
460
|
16-￠22
|
520
|
470
|
16-￠26
|
|
400
|
216
|
289
|
972
|
600
|
540
|
495
|
16-￠22
|
565
|
515
|
16-￠26
|
280
|
525
|
16-￠30
|
|
450
|
222
|
320
|
1043
|
750
|
595
|
550
|
16-￠22
|
615
|
565
|
20-￠26
|
640
|
585
|
20-￠30
|
|
500
|
229
|
343
|
1098
|
750
|
645
|
600
|
20-￠22
|
670
|
620
|
20-￠26
|
715
|
650
|
20-￠33
|
|
600
|
267
|
413
|
1236
|
750
|
755
|
706
|
20-￠26
|
780
|
725
|
20-￠30
|
840
|
770
|
20-￠36
|
|
700
|
430
|
478
|
1431
|
750
|
860
|
810
|
24-￠26
|
895
|
840
|
24-￠30
|
910
|
840
|
24-￠36
|
|
800
|
470
|
525
|
1488
|
750
|
975
|
920
|
24-￠30
|
1015
|
950
|
24-￠33
|
1025
|
950
|
24-￠39
|
|
900
|
510
|
620
|
1615
|
1250
|
1075
|
1020
|
24-￠30
|
1115
|
1050
|
28-￠33
|
1125
|
1050
|
28-￠39
|
|
1000
|
550
|
725
|
1765
|
1500
|
1175
|
1120
|
28-￠30
|
1230
|
1160
|
28-￠36
|
1255
|
1170
|
28-￠42
|
|
1200
|
630
|
780
|
1976
|
1500
|
1405
|
1340
|
32-￠33
|
1455
|
1380
|
32-￠39
|
1485
|
1390
|
32-￠48
|
相關資質
質量管理體系認證證書中文版
質量管理體系認證證書英文版
應用案例

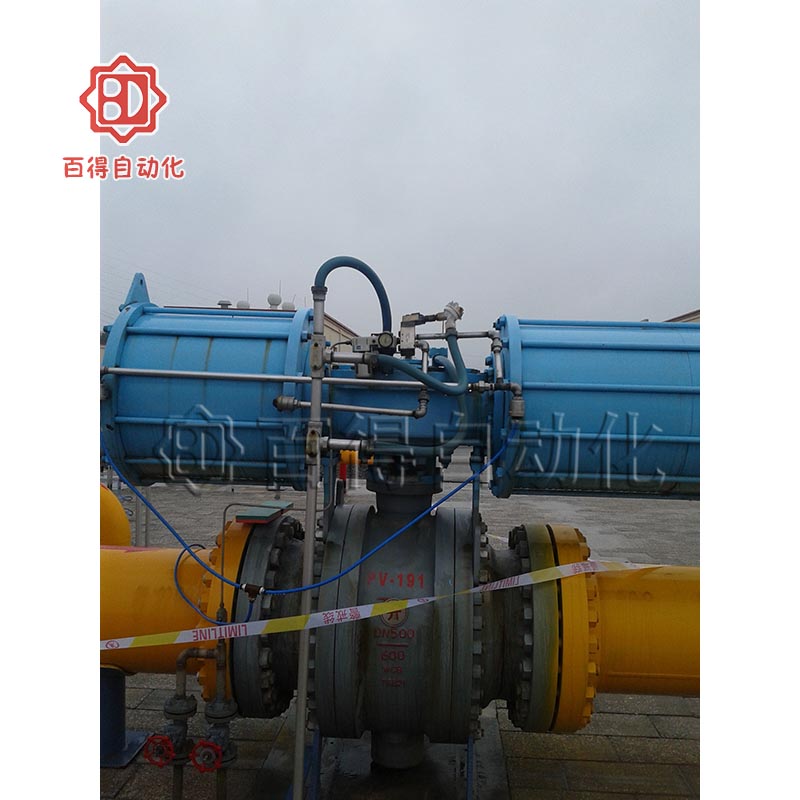

氣動閥門在山西晉城某集氣站維護現場
