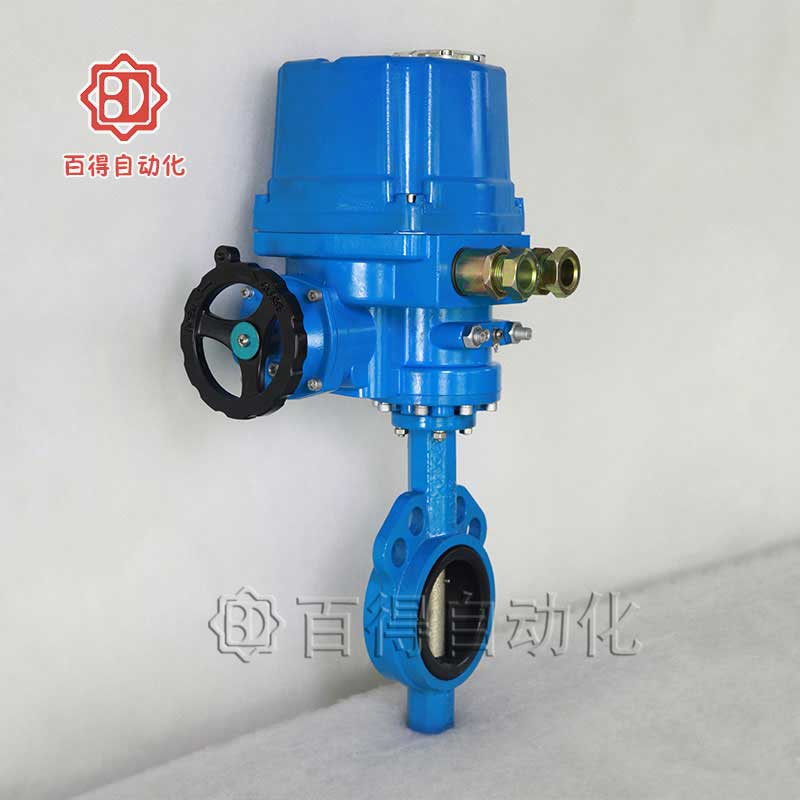

電動對夾式軟密封蝶閥是中線型軟密封蝶閥與QT或者QH型電動執行器配套，做90°回轉啟閉運轉的管路控制設備，輸入控制信號及單向電源即可控制運轉。百得電動軟密封蝶閥具有普通型,防爆型,調節型,現場開關型,智能型等功能可供選擇。
產品參數
|
電動對夾式軟密封蝶閥技術參數
|
|
公稱通徑
|
DN50-800mm
|
|
連接方式
|
對夾
|
|
執行器配置
|
QT、QH型
|
|
控制方式
|
開關型（電開、電關）、調節型、智能型
|
|
公稱壓力
|
PN6、10、16bar（如需更高壓力訂貨時注明）
|
|
電源電壓
|
AC220V、AC380V、DC24V（其它定制）
|
|
介質溫度
|
1:-40 - 180℃、W5:-20 - 80℃
|
|
W7: -40 -160℃
|
|
環境溫度
|
標準型：-20 - 80℃
|
|
防護等級
|
IP55、IP65、IP67
|
|
閥體材質
|
鑄鐵(Q)、碳鋼(c)、不銹鋼(P4、P6)
|
|
密封材質
|
丁晴橡膠(X)、聚四氟乙烯(F)
|
|
全內襯聚四氟乙烯(F46)、三元乙丙(EPDM)
|

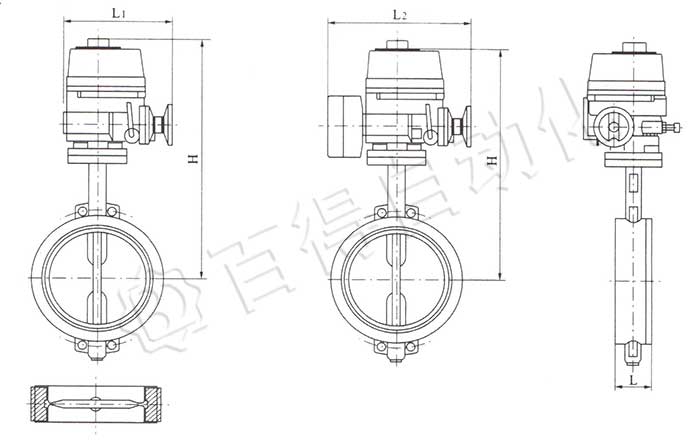

安裝尺寸
|
電動軟密封蝶閥主要外形及連接尺寸 1.6MPa
|
|
公稱通徑DN
|
外形尺寸
|
電動執行器
|
|
L
|
L1
|
H
|
電動高
|
|
法蘭
|
對夾
|
|
50
|
108
|
43
|
241
|
395
|
256
|
QT1-10
|
|
65
|
112
|
46
|
412
|
|
80
|
114
|
46
|
422
|
|
100
|
127
|
52
|
424
|
|
125
|
140
|
56
|
272
|
488
|
263
|
QT2-15
|
|
150
|
140
|
56
|
493
|
QT2-20
|
|
200
|
152
|
60
|
290
|
587
|
298
|
QT3-30
|
|
250
|
165
|
68
|
605
|
QT3-50
|
|
300
|
178
|
78
|
331
|
668
|
342
|
QT4-80
|
|
350
|
190
|
78
|
698
|
QT4-90
|
|
400
|
216
|
102
|
716
|
QT4-100
|
|
450
|
222
|
114
|
331
|
936
|
477
|
QT4-4X-160
|
|
500
|
229
|
127
|
965
|
QT4-4X-180
|
|
600
|
267
|
154
|
1045
|
QT4-4X-250
|
