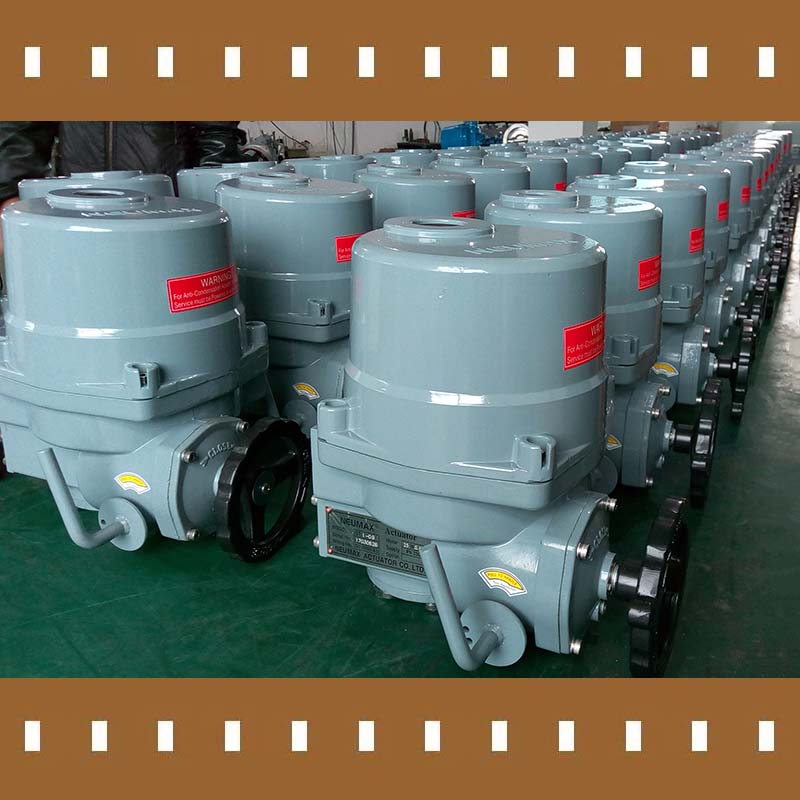

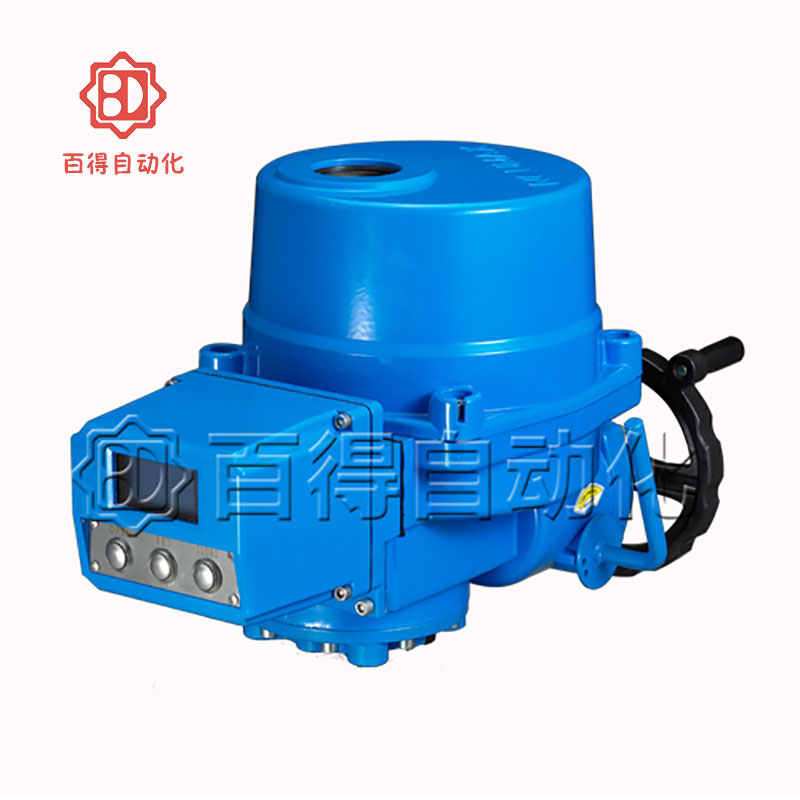

QT電動執行器是角行程電動執行機構，采用蝸輪、蝸桿減速，具有鎖定功能。百得QT執行器從功能上分為普通型,防爆型,調節型,現場開關型,智能型等幾種規格，可根據現場使用要求選擇增加不同模塊，來實現管路的安全啟閉控制，也可以選擇執行電動和手動操作，適用于中小口徑的蝶閥、球閥、旋塞閥等90度回轉的閥門和類似的設備。
產品參數
規格型號：QT250-0.3
型號意義：QT—電動執行器種類 250—輸出扭矩2500NM 0.3—輸出轉速1r/min
工作行程：90°±5°
防護等級：IP67
輸出扭矩：2500Nm
電機電源：110/220V AC 1PH 380/440V AC 3PH 50/60HZ 特殊電源要求需提前溝通！
環境溫度：-30℃～+70℃ -30℃～+150℃ 特殊溫度要求須在訂貨前確認！
具體輸出扭矩，請查看下方輸出扭矩力詳表。
|
QT1～QT4含QT4X(380V三相電動機）
|
|
箱體型號
|
產品
型號
|
輸出轉矩NM
|
輸出轉速R/Min
|
電機參數（三相、380V、50Hz)
|
90°運行時間（S)
|
參考重量（Kg）
|
|
參考功率
KW
|
額定電流A
|
|
QT1
|
QT5-1
|
50
|
1
|
0.025
|
0.35
|
15
|
9
|
|
QT10-1
|
100
|
1
|
0.04
|
0.45
|
15
|
10
|
|
QT2
|
QT15-1
|
150
|
1
|
0.04
|
0.45
|
15
|
12
|
|
QT20-1
|
200
|
1
|
0.05
|
0.65
|
15
|
13
|
|
QT3
|
QT30-0.5
|
300
|
0.5
|
0.04
|
0.56
|
30
|
17
|
|
QT30-1
|
300
|
1
|
0.06
|
0.57
|
15
|
17
|
|
QT50-0.5
|
500
|
0.5
|
0.09
|
0.83
|
30
|
18
|
|
QT50-1
|
500
|
1
|
0.12
|
1.20
|
15
|
18
|
|
QT4
|
QT60-0.5
|
600
|
0.5
|
0.12
|
0.85
|
30
|
22
|
|
QT60-1
|
600
|
1
|
0.18
|
1.20
|
15
|
22
|
|
QT80-0.5
|
800
|
0.5
|
0.18
|
1.20
|
30
|
25
|
|
QT80-1
|
800
|
1
|
0.25
|
1.90
|
15
|
25
|
|
QT100-0.5
|
1000
|
0.5
|
0.25
|
1.90
|
30
|
25
|
|
QT4X
|
QT200-0.3
|
2000
|
0.3
|
0.12
|
1.20
|
45
|
38
|
|
QT250-0.3
|
2500
|
0.3
|
0.25
|
1.90
|
45
|
51
|
|
QT1～QT4含QT4X(220V單相電動機）
|
|
箱體
型號
|
產品
規格
|
輸出轉矩NM
|
輸出轉速R/Min
|
電機參數
（單相、220V、50Hz)
|
90° 運行時間（S)
|
參考重量（Kg）
|
|
參考功率KW
|
額定電流A
|
|
QT1
|
QT04-0.9
|
40
|
0.9
|
0.01
|
0.20
|
17.5
|
6
|
|
QT06-0.9
|
60
|
0.9
|
0.015
|
0.25
|
17.5
|
9
|
|
QT09-0.9
|
90
|
0.9
|
0.025
|
0.30
|
17.5
|
10
|
|
QT2
|
QT15-0.7
|
150
|
0.7
|
0.04
|
0.80
|
20.6
|
12
|
|
QT19-0.7
|
190
|
0.7
|
0.04
|
0.80
|
20.6
|
13
|
|
QT3
|
QT28-0.6
|
280
|
0.6
|
0.04
|
0.80
|
26.3
|
17
|
|
QT28-0.6
|
380
|
0.6
|
0.06
|
1.20
|
26.3
|
18
|
|
QT50-0.6
|
500
|
0.6
|
0.09
|
1.60
|
26.3
|
19
|
|
QT4
|
QT60-0.5
|
600
|
0.5
|
0.09
|
1.60
|
29.3
|
22
|
|
QT80-0.5
|
800
|
0.5
|
0.18
|
3.20
|
29.3
|
23
|
|
QT100-0.5
|
1000
|
0.5
|
0.20
|
3.60
|
29.3
|
25
|
|
QT4X
|
QT200-0.2
|
2000
|
0.2
|
0.09
|
1.60
|
80
|
38
|
|
QT250-0.2
|
2500
|
0.17
|
0.20
|
3.60
|
90
|
51
|

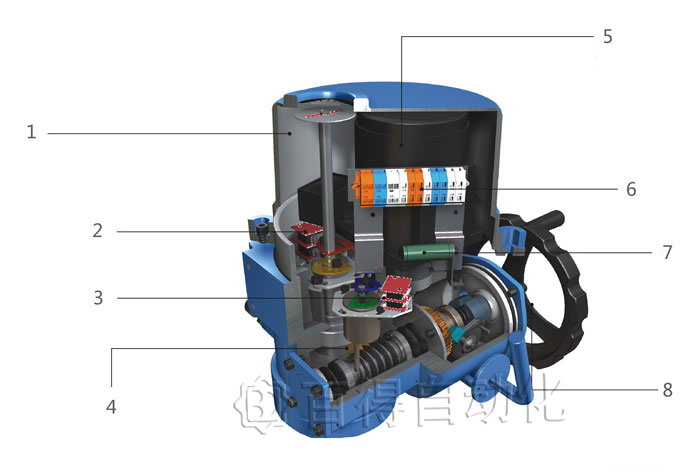

產品結構
|
1
|
外殼
|
5
|
電機
|
|
2
|
行程限位開關
|
6
|
接線端子
|
|
3
|
扭矩開關
|
7
|
干燥器
|
|
4
|
蝸輪
|
8
|
手動機構
|
安裝尺寸
|

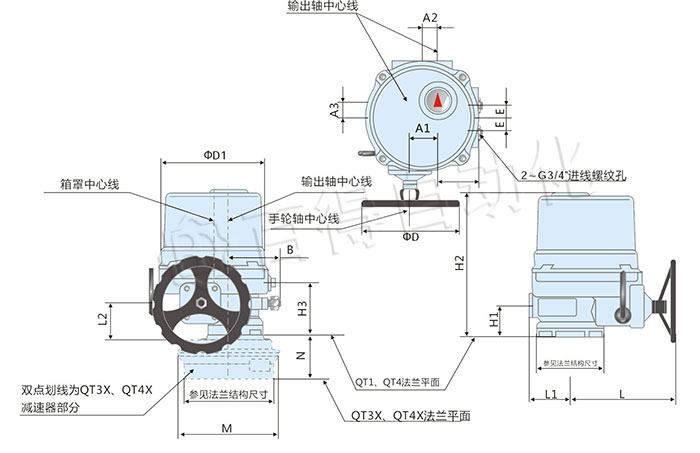

電動執行器QT1-QT4(QT4X)外形尺寸表
|
|
型號
|
A1
|
A2
|
A3
|
B
|
B1
|
φD
|
φD1
|
H1
|
H2
|
H3
|
L
|
L1
|
L2
|
N
|
M
|
|
QT1
|
44
|
17
|
336
|
75
|
68
|
102
|
170
|
60
|
256
|
109
|
179
|
62
|
／
|
／
|
／
|
|
QT2
|
49.5
|
22.5
|
30
|
85
|
77.5
|
200
|
200
|
64
|
263
|
113
|
187
|
85
|
76
|
／
|
／
|
|
QT3
|
60
|
33
|
35
|
100
|
77
|
250
|
220
|
70
|
298
|
119
|
202
|
88
|
76
|
125
|
φ216
|
|
QT4(QT4X)
|
70
|
43
|
38
|
115
|
87
|
250
|
260
|
78
|
342
|
127
|
225
|
106
|
76
|
135
|
φ258
|
|

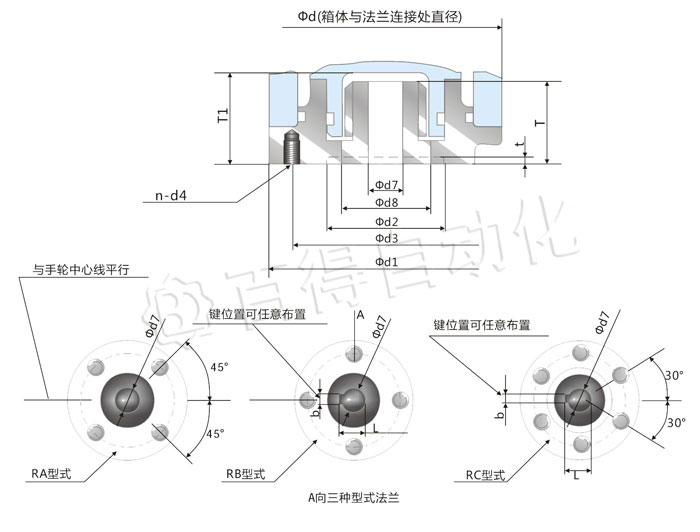

RA型式（國標）法蘭尺寸表
|
|
型號
|
法蘭號
|
φd1
|
φd3
|
φd7
|
φd8
|
T
|
T1
|
φd
|
n-d4深
|
|
預留尺寸
|
最大允許
|
n-d4 depth
|
|
QT1
|
F05
|
65
|
50
|
8
|
22
|
38
|
40
|
43
|
102
|
4-M6 深12
|
|
F07
|
90
|
70
|
8
|
22
|
38
|
40
|
43
|
102
|
4-M8 深14
|
|
QT2
|
F07
|
90
|
70
|
10
|
25
|
45
|
45
|
49
|
125
|
4-M8 深15
|
|
F10
|
125
|
102
|
10
|
25
|
45
|
45
|
49
|
125
|
4-M10 深18
|
|
QT3
|
F10
|
125
|
102
|
15
|
35
|
56
|
50
|
53
|
145
|
4-M10 深18
|
|
F12
|
150
|
125
|
15
|
35
|
56
|
50
|
53
|
145
|
4-M12 深20
|
|
QT4
|
F12
|
150
|
125
|
15
|
42
|
65
|
58
|
62
|
175
|
4-M12 深20
|
|
F14
|
175
|
140
|
15
|
42
|
65
|
58
|
62
|
175
|
4-M16 深24
|
|
QT4X
|
F14
|
175
|
140
|
20
|
52
|
82
|
62
|
72
|
／
|
4-M16 深26
|
|
F16
|
210
|
165
|
20
|
52
|
82
|
62
|
72
|
／
|
4-M20 深32
|
|
RB型式（制）法蘭尺寸表
|
|
型號
|
閥門 口徑
|
φd1
|
φd3
|
φd7
|
b
|
L
|
φd8
|
φd
|
T
|
T1
|
n-d4深
|
|
標準尺寸
|
預留尺寸
|
最大 允許
|
n-d4 depth
|
|
QT1
|
2"
|
77
|
57.15
|
12.60
|
8
|
22
|
33
|
14
|
38
|
102
|
40
|
43
|
4-M6 深12
|
|
2.5"
|
|
3"
|
|
QT2
|
4"
|
92
|
69.85
|
15.7718.92
|
10
|
25
|
5
|
18.07 21.22
|
45
|
125
|
45
|
49
|
4-M10 深18
|
|
5"
|
|
6"
|
|
QT3
|
8"
|
115
|
88.9
|
22.10
|
15
|
35
|
5
|
24.4
|
56
|
145
|
50
|
53
|
4-M12 深20
|
|
10"
|
28.45
|
31.75
|
|
QT4
|
12"
|
140
|
107.95
|
31.60
|
15
|
42
|
8
|
24.9
|
65
|
175
|
58
|
62
|
4-M12 深20
|
|
14"
|
|
QT4X
|
18"
|
197
|
158.75
|
38.00
|
20
|
52
|
10
|
41.3
|
82
|
／
|
62
|
72
|
4-M18 深26
|
|
20"
|
41.15
|
44.45
|
|
RC型式（傳統）法蘭尺寸表（QT4X）
|
|
型號
|
傳統電裝規格
|
φd1
|
φd3
|
φd7
|
b
|
L
|
φd8
|
φd
|
T
|
T1
|
n-d4深
n-d4 depth
|
|
標準尺寸
|
預留尺寸
|
最大允許
|
|
QT4X
|
Q60
|
170
|
140
|
／
|
20
|
52
|
／
|
／
|
／
|
110
|
58
|
68
|
6-M10 深24
|
|
Q120
|
215
|
165
|
135
|
62
|
72
|
6-M16 深26
|
