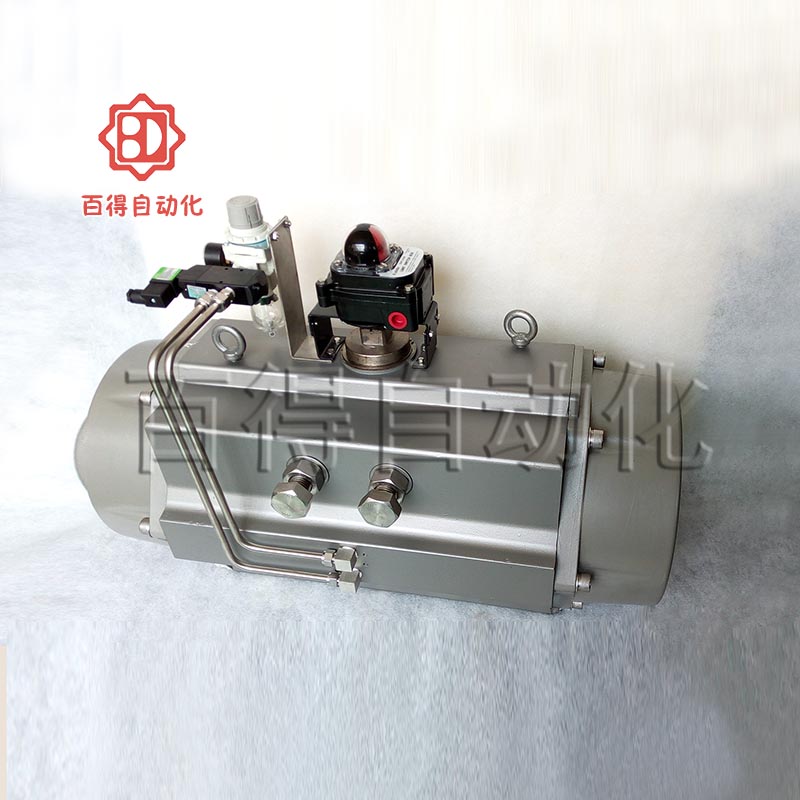

AT氣動執行器是將氣源壓力經過90度變向，經一系列機械傳動而轉換成輸出扭矩力的專用執行器。結構設計為雙活塞齒條與齒輪傳動，它的作用形式分為雙作用與單作用（彈簧復位），作用方向可根據現場需要靈活設置成正作用或反作用。AT執行器區別于傳統產品，集中在執行器一側的調節螺栓更精確、更方便的調節閥門開閉位置；精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），耐磨性能更優越，使用壽命更經久。AT氣動執行器適用于蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。

產品參數

規格型號：AT100（AT100DA）

型號意義：AT—氣動執行器種類 100—氣缸缸體內徑（DA—雙作用式）

工作行程：90°±5°

適用氣源：0.4～0.7MPa

氣源接口：符合NRMAR標準

輸出扭矩：103-180Nm

作用形式：雙作用

環境溫度：標準型-20℃～+80℃

高溫型-15℃～ +180℃

低溫型-50℃～+80℃

須在訂貨時確認！

電磁閥電源：AC220V或DC24V（也可按客戶要求）

具體輸出扭矩，請查看下方輸出扭矩力詳表。

AT雙作用輸出力矩表（Nm)
型號	0.4MPa	0.5MPa	0.6MPa	0.7MPa
AT52DA	14	17	21	24
AT63DA	23	28	34	40
AT75DA	45	56	68	79
AT88DA	71	89	106	124
AT100DA	103	129	154	180
AT115DA	166	207	249	291
AT125DA	214	268	322	375
AT145DA	336	421	505	589
AT160DA	439	549	658	768
AT180DA	592	741	889	1037
AT200DA	820	1029	1234	1440
AT245DA	1440	1801	2161	2521
AT265DA	2007	2508	3010	3512
AT330DA	3604	4504	5405	6306
AT400DA	6671	8339	10007	11674

產品結構

AT型氣動執行器結構圖

1	組合彈簧	5	導向軸承
2	端蓋螺栓	6	調節螺釘
3	鋁合金缸體	7	齒輪齒條
4	指示器	8

安裝尺寸

AT氣動執行器安裝尺寸圖

AT型氣動執行器外形尺寸表
型號	AT52	AT63	AT75	AT88	AT100	AT115	AT125	AT145	AT160	AT180	AT200	AT245	AT265	AT330	AT400
ISO flange	F04	F05	F05-07	F05-07	F07-10	F07-10	F07-10	F10-12	F10-12	F14	F14	F16	F16	F16	F25
L	140.5	158.5	210.5	247.5	268.5	315	345	408.5	437.5	487	543	633	728	860	1050
B	26.5	30	30.5	32.5	38.5	42.5	45	47.5	52	58.5	62.5	78.5	165	-	-
C	20	20	20	20	20	30	30	30	30	50	50	50	50	50	50
φD	40	40	40	40	40	56	56	65	65	80	80	115	115	115	115
E	59	72	84.5	97.5	111	127	136	156.5	169	190.5	213	251	298.5	371	435
F	69	85	102	115	127	145	157	177	196	220.5	245	298.5	330	405	486
G	29	36	42.5	49.5	56	64	69.5	80	88	99	110	131	163.5	206	245
H	41.5	47	52	56.8	67	77	82	91.5	99	105	112	131	166	207	252
Jmin	12	16	16	19	19	24	24	29	29	38	38	38	48	55	55
A	80	80	80	80	80	80	80	80	80	130	130	130	130	130	130
M	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30
φ01	42	50	50	50	70	70	70	102	102	140	140	165	165	165	245
φ0	-	-	70	70	102	102	102	125	125	-	-	-	-	-	-
P1	4-M6	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M16	4-M16	4-M20	4-M20	4-M20	8-M16
P	-	-	4-M8	4-M8	4-M10	4-M10	4-M10	4-M12	4-M12	-	-	-	-	-	-
□Q	11	14	14	17	17	22	22	27	27	36	36	36	46	55	55
V	24	24	24	24	24	24	24	24	24	24	24	40	40	40	40
W	32	32	32	32	32	32	32	32	32	32	32	45	45	45	45
Y	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M6×10	M6×10	M6×10	M6×10
Z	1/8^〃	1/8^〃	1/8^〃	1/8^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	3/8^〃	1/2^〃	1/2^〃	1/2^〃
